CHP2023 | 江蘇北人藍光紅外復合焊接技術分享

發布時間：2023-06-26 ｜作者：admin ｜閱讀量：129次

分享到：

6月20日，CHP2023第五屆中國新能源汽車扁線電機大會暨創新技術產品展在上海召開。江蘇北人激光部經理陳興出席活動，并發表《扁線電機Hair-pin焊接系統》主題演講，重點介紹了江蘇北人Hair-pin產品藍光紅外復合焊接技術。

江蘇北人

江蘇北人智能制造科技股份有限公司（簡稱:江蘇北人，股票代碼：688218）。2010年于上海成立，2011年落地蘇州，2019年12月在科創板上市。江蘇北人是基于機器人系統集成的“AI+制造”整體解決方案提供商，專注于汽車行業機器人集成、智能工廠等領域，為各行業領域客戶提供智能化工廠從0-1建設的專業服務，包括數字化咨詢、機器人智能化自動化系統集成整體解決方案、數字化軟件、智能物流系統等。

江蘇北人藍光紅外復合焊接技術

技術介紹

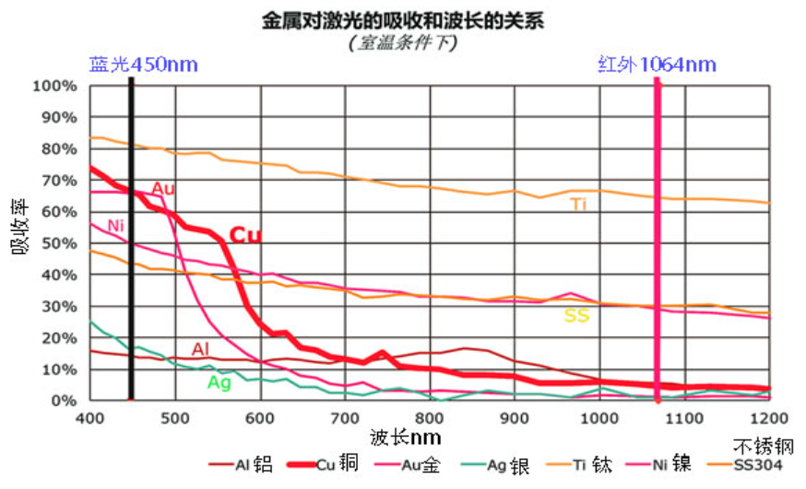

考慮到紫銅在藍色波段下具有更高的激光吸收率，吸收率是紅外光的10-20倍，使用藍色激光進行扁線焊接成為一個不錯的選擇。

但考慮藍光激光器目前仍存在功率密度較低，光束質量較差的情況，單純使用藍光激光只適合熱傳導焊接。北人公司采用藍光紅外復合焊接技術，通過將紅外激光及藍光激光復合在一起，利用光纖激光器高功率密度的特性，能夠快速且穩定地形成匙孔，與此同時，再利用銅材對藍光的高吸收特性，使得銅材能夠快速地被加熱，以及減緩熔池的凝固速度，最大限度的減少銅材焊接中氣孔和飛濺的問題，使得無飛濺、高穩定性、高品質的厚銅材焊接成為可能。

CHP2023 | 江蘇北人藍光紅外復合焊接技術分享

在扁線焊接中的應用

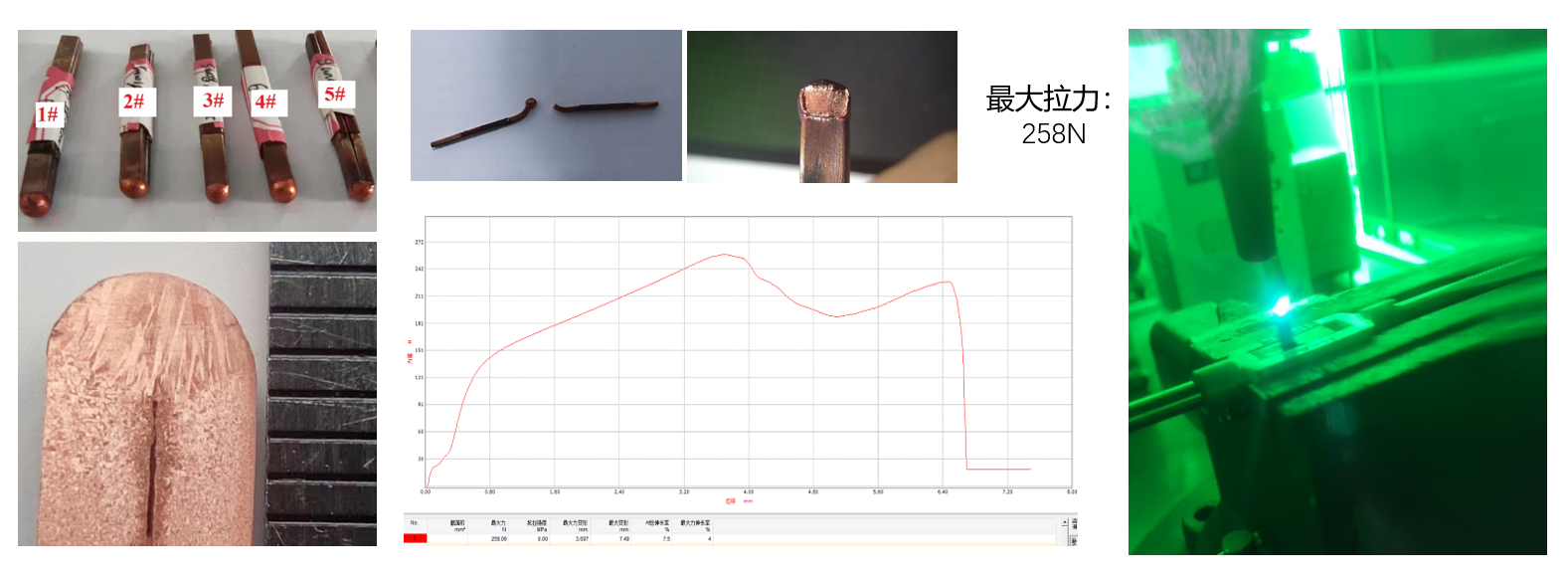

針對3.7mm*1.63mm規格紫銅片，采用藍光紅外復合焊接技術進行焊接測試，端頭焊縫成型好，圓潤飽滿無尖角，飛濺較小，焊接時間短（＜100ms），激光照射功率低（藍光+紅外＜2500W）。

CHP2023 | 江蘇北人藍光紅外復合焊接技術分享

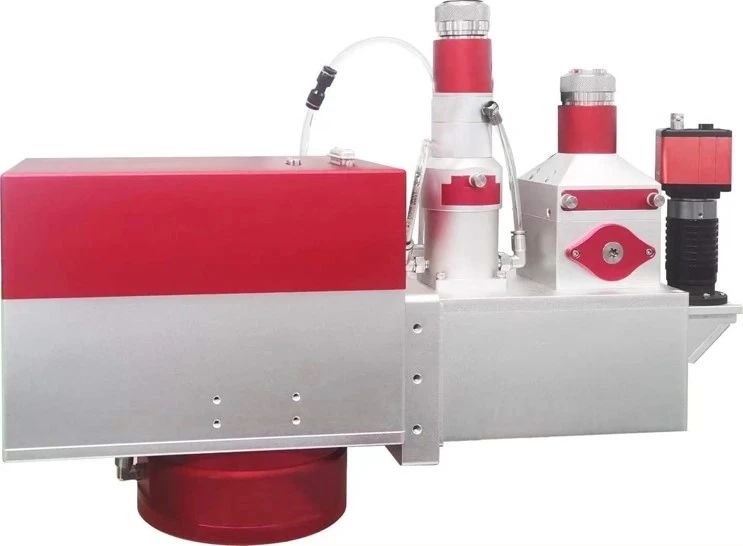

紅藍復合振鏡頭介紹

CHP2023 | 江蘇北人藍光紅外復合焊接技術分享

紅藍光合束后通過同一組振鏡偏轉到達指定角度進入場鏡，由于色差的存在，其勢必會在工作面的橫向出現偏差，且隨棱鏡效應，越靠近鏡片的邊緣位置，偏差越大。

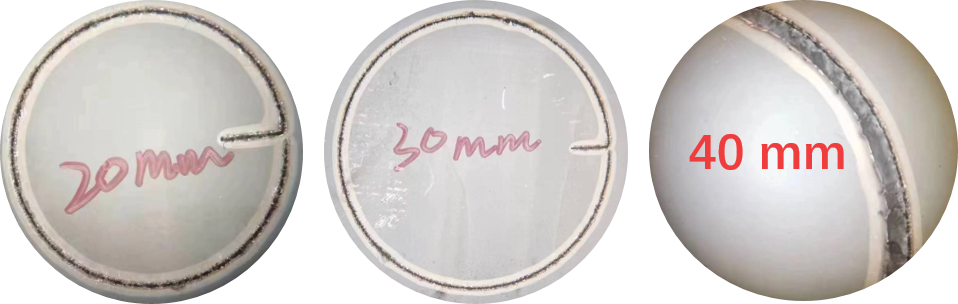

當前振鏡藍光紅外光在直徑40mm內重合度較高，可以滿足復合焊接的要求。

CHP2023 | 江蘇北人藍光紅外復合焊接技術分享
